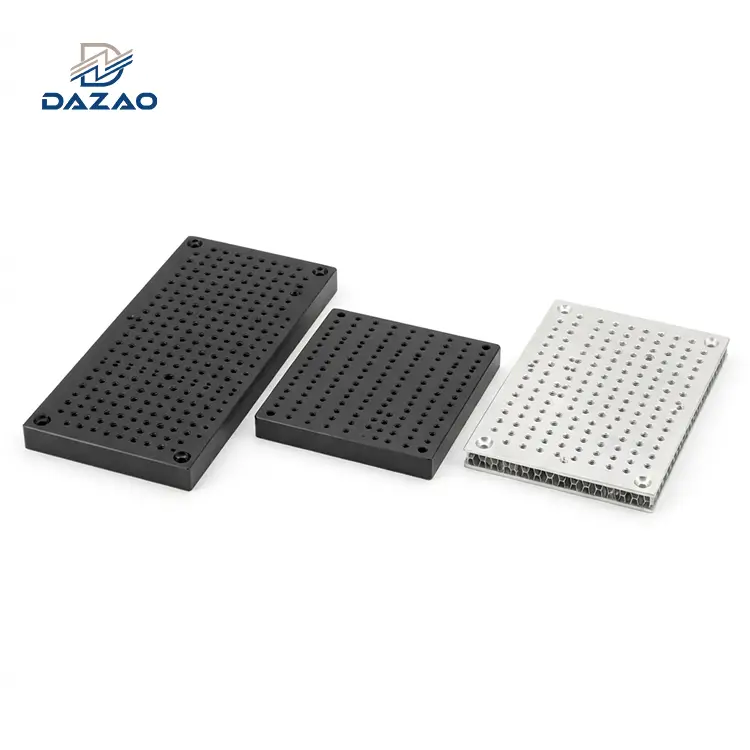

정밀 알루미늄 광학 벤치 플레이트 6061 T6 등급

제품 엔지니어링 개요 및 정밀 밀링 기능

까다로운 포토닉스 및 레이저 시스템을 위해 다축 CNC 밀링을 통해 제작된 견고한 장착 기반입니다.

정밀 CNC 가공 알루미늄 광학 벤치 플레이트는{0}}고강성 광기계 설정, 레이저 정렬 및 실험실 브레드보드 플랫폼용으로 설계되었습니다. 높은-순도 활용6061-T6 및 7075-T6 알루미늄, 이 플레이트는 표준 25mm 미터법(M6) 또는 1-인치 영국식(1/4"-20) 구성의 정밀한 탭 구멍 매트릭스를 특징으로 합니다. 기계 기능은 최대 길이 2000mm의 견고한 알루미늄 플레이트와 고강성 경량 알루미늄 벌집형 광학 플레이트 구조를 포괄합니다.

처리 중4축 및 5축 CNC 머시닝 센터큰 구멍 그리드 전체에서 누적 위치 오류를 제거합니다. 특수 표면 마감 처리에는 미광 흡수를 위한 무광 검정색 양극 산화 알루미늄 광학 브레드보드 처리와 진공-호환 알루미늄 광학 브레드보드 응용 분야를 위한 낮은-가스 방출 전도성 크로메이트 코팅이 포함됩니다.

근본-원인 사례 연구 및 실패 분석

평탄도 변형, 피치 축적 및 챔버 가스 방출과 관련된 중요한 엔지니어링 결함을 해결합니다.

내부 잔류 응력 및 장기-기간 평탄도 드리프트

· 사건:유럽 ​​대학 실험실에 납품된 1200mm x 600mm x 12.7mm 솔리드 6061-T6 알루미늄 광학 벤치 플레이트는 공장 검사 시 초기 평탄도 사양(0.02mm/m)을 충족했습니다. 30일 동안 보관한 후 내부 응력 완화로 인해 0.08mm 중앙 ​​휘어짐이 발생하여 1.2m 광학 경로에 걸쳐 레이저 빔 동축성이 방해를 받았습니다.

· 근본 원인:단일 단계-기존 가공에서는 중간 응력 제거 어닐링 없이 상단 및 하단 밀링 면에 비대칭 잔류 응력 분포가 발생했습니다.-

· 시정 조치:3단계 -응력{1}}완화 프로토콜 구현: 거친 밀링 후 고온-응력 완화(345^∘C에서 2시간), 준마감 후 저온-안정화-(160^∘C에서 4시간), 최종 인공시효를 거친다. 최종 CMM 재측정 전 필수 7-일 정적 보류를 추가했습니다.

· 검증 데이터:이 공정을 거친 플레이트는 6개월의 정적 모니터링 기간 동안 0.005mm/m 이하의 평탄도 드리프트를 보여줍니다.

큰 나사 구멍 매트릭스의 누적 피치 오류

· 사건:광학 시스템 통합업체는 맞춤형 미터법 알루미늄 광학 브레드보드 m6에 걸쳐 일련의 다{0}축 선형 스테이지를 장착할 때 정렬 바인딩을 경험했습니다. 개별 홀-대-홀 공차는 ±0.02mm를 충족했지만 플레이트 경계에서 1m 범위에 걸쳐 누적 거리 오류가 0.10mm에 도달했습니다.

· 근본 원인:표준 CNC 선형 보간법은 연속 행-별-드릴링 경로에 걸쳐 리드-나사 열팽창 오류 및 공구 편향을 누적합니다.

· 시정 조치:중앙 좌표 원점에서 통합 데이텀 위치 지정을 사용하여{0}}공구 경로 전략을 재설계했습니다. 실시간-열 보상 모델을 CNC 컨트롤러에 적용하고 지역 경로 분포를 구현했습니다.

· 검증 데이터:광학 좌표 측정기(CMM)를 사용하여 100% 스레드 위치 검사를 통합했습니다. 1000mm 전체의 누적 매트릭스 피치 오류를 ±0.01mm 이하로 줄였습니다.

고진공 광학 챔버의 가스 배출 오염

· 사건:1×10 내부에 설치된 진공-호환 알루미늄 광학 브레드보드⁻⁵Pa 진공 챔버는 갇힌 수분과 유기 휘발성 물질을 방출하고 캡핑 챔버 기본 압력은 1×10⁻⁴Pa 및 인접한 실리카 렌즈에 김이 서리게 합니다.

· 근본 원인:표준 황산 흑색 아노다이징은 화학 물질과 대기 증기를 가두는 다공성 산화물 층을 형성했습니다.

· 시정 조치:진공 제작용 전환 기판 사양은 고-순도, 저함유-6061-T6 스톡으로 제작됩니다. 표준 흑색 양극 산화 처리를 비-다공성 화학적 전도성 크롬산염 변환(MIL-DTL-5541)으로 대체하고 가공 후 진공 열 베이크아웃(150)을 도입했습니다.^∘C에서 1×10⁻³ Pa는 12시간 동안).

· 검증 데이터:잔류 가스 분석(RGA)을 통해 가스 방출 속도가 1×10 미만으로 떨어진 것으로 확인되었습니다.⁻⁹Torr⋅L/s⋅cm², 챔버 압력이 1×10⁻⁶ 아빠.

표준화된 제조 프로토콜 및 품질 표준

다단계 열 응력 완화 및 정밀 측정을 통해 -장기적인 치수 불안정성을 제거합니다.-

잔류 응력 관리 파이프라인

표준 알루미늄 판은 금속 제거 후 자주 휘어집니다. 통제된 응력 완화 파이프라인이 엄격하게 실행됩니다.

· 거친 가공:고속 대칭 포켓팅을 사용하여 재고량의 80% 제거-

· 열 안정화:가공으로 인한 표면 격자 장력을 분해하기 위한 용광로 어닐링-

· 마무리 가공:표면의 기계적 응력을 방지하기 위해 연마된 단결정-다이아몬드 또는 미세-입자 초경 공구를 사용하여 낮은-깊이-절삭 마무리 패스(0.1mm 이하)를 수행합니다.

· 안정성 감사:모든 무겁거나 큰{0}}형식의 고체 알루미늄 레이저 정렬 플레이트는 7일 동안 주변 환경을 유지한 후 최종 출시 전에 2차 CMM 표면 프로파일 스캔을 거칩니다.

스레드 매트릭스 정확도 및 광학 상호 운용성

· 누적 피치 제어:매트릭스 그리드 위치는 증분 스테핑이 아닌 중앙 데이텀 오프셋을 사용하여 계산되며 그리드 정확도는 1000mm에서 ±0.01mm 이하로 유지됩니다.

· 스레드 청결도:막힌 탭 구멍은 고압 솔벤트 제트를 통해 세척되어 태핑 유체와 알루미늄 마이크로{1}}버를 제거합니다.

· 상호 운용성 테스트:첫 번째{0}}제품 단위는 Thorlabs와 동등한 광학 포스트 마운트를 사용하여 물리적 테스트 피팅을 거치므로 마운트 바인딩이나 피치 불일치 없이 Thorlabs와 동등한 알루미늄 광학 플레이트 대체를 보장합니다.

진공-등급 탈기 제어

초-고진공(UHV) 응용분야의 경우 표준 마감재로는 충분하지 않습니다.

· 기판 선택:인증된 저공극-6061-T6 알루미늄 빌렛.

· 표면 화학:MIL-DTL-5541 클래스 1A에 따른 전도성 크로메이트 변환 코팅으로 다공성 양극 구조를 피합니다.

· 가스 제거 베이크아웃:열 진공 베이킹은 클린룸 밀봉 포장 전에 휘발성 유기물과 흡수된 습기를 제거합니다.

완전한 기술 사양 및 공차 한계

재료 등급, 표면 마감, 매트릭스 피치 정확도 및 가스 방출 한계에 대한 정량적 매개변수입니다.

정밀 CNC 알루미늄 플레이트와 기존 벤치 기판 비교

판금 가공, 주철 테이블 및 모듈식 압출에 대한 성능 벤치마킹.

광기계 선택 가이드 및 기판 매트릭스

견고한 대 벌집 구조 및 표면 처리를 정확한 작동 환경에 일치시킵니다.

구조적 구성 선택

· 견고한 알루미늄 판:높은 열 질량, 최대 구조적 견고성 및 조밀한 장착 설정을 위해 선택하십시오. 고출력 레이저 경로와 정밀 광학 간섭계에 권장됩니다.-

· 벌집형 코어 플레이트:굽힘 강성을 잃지 않고 전체 시스템 중량을 최소화해야 하는 경우 선택합니다. 휴대용 테스트 장비, 공중 광학 플랫폼 및 팔 끝--로봇 비전 어셈블리에 이상적입니다.

나사 규격 선택

· 미터법 M6 그리드(25mm 간격):유럽 ​​및 아시아 광학 마운트, 광기계 스테이지 및 산업용 비전 프레임워크를 위한 표준 구성입니다.

· 영국식 1/4"-20 그리드(1인치 간격):북미 실험실 하드웨어 및 표준 Thorlabs 또는 Newport 광기계 어셈블리에 대한 표준 구성입니다.

용도-특정 표면 마감 매트릭스

· 표준 광학 실험실:지정하다유형 II 무광택 검정색 아노다이징. Absorbs >미광 가시광선이 95% 차단되고 스테인리스 스틸 장착 포스트로 인해 표면 긁힘을 방지합니다.

· 고-진공/열진공 챔버:MIL-DTL-5541 전도성 크롬산염 변환을 고순도 6061-T6 알루미늄과 결합하여 가스 배출 한계를 1×10 미만으로 유지합니다.⁻⁹Torr⋅L/s⋅cm².

· 마모가 심한-/휴대용 현장 장비:빈번한 부품 재배치 중에 표면 긁힘을 방지하려면 유형 III 하드코팅 아노다이징(두께 25~50μm)을 지정하십시오.

다단계 품질 보증 및 계측 파이프라인-

원시 빌렛 검증부터 최종 CMM 표면 매핑까지 엄격한 6단계 품질 관리.

1. 원자재 검증:모든 알루미늄 로트에 대해 화학적 조성과 기계적 항복 강도를 확인하는 재료 테스트 인증서(MTC)를 확인합니다. 낮은-개재 순도 검증은 진공-등급 스톡에 적용됩니다.

2. 초도품 검사(FAI):완전한 포함3D CMM 치수검사, 클래스 6H 또는 2B 플러그 게이지를 사용한 나사 측정, 접촉식 프로파일로미터를 사용한 표면 거칠기 측정.

3.-공정 모니터링:CNC 기계는 레이저 공구 세터를 활용하여 절삭날 마모를 추적하여 대형 매트릭스 구멍 레이아웃에서 나사산 피치 드리프트를 방지합니다.

4. 전문 광학 검사:

· 평탄도 매핑:다점 CMM 프로빙을 사용하여 클래스 00 화강암 표면판에서 측정됩니다.

· 스레드 참여 확인:모서리, 중앙 및 주변 그리드 위치에 걸쳐 표준화된 광학 포스트를 사용하여 장착을 테스트합니다.

· 가스 방출 인증:진공-등급 로트는 잔류 가스 분석(RGA) 데이터를 통해 확인됩니다.

5. 최종 검사 및 수출 포장:플레이트는 절삭유를 제거하기 위해 용제-세척되고, 비-마모성 정전기 방지 필름으로 포장되어 있으며, 국제 운송 중 편평한 표면 왜곡을 방지하기 위해 맞춤형 폼{3}} 안감의 목재 케이스로 포장되어 있습니다.

전문화된 산업 응용 환경

현미경, 레이저 가공, UHV 테스트 및 모바일 비전 시스템에서 입증된 성능.

생물학 및 형광 현미경 플랫폼

대물 렌즈, 빔 분할기 및 고감도 EMCCD 카메라를 위한 안정적인 진동 감쇠 장착 플랫폼을 제공하는 -평평도가 높은 베이스 플레이트입니다.-

고출력 산업용 레이저 시스템 정렬

표유 반사를 흡수하고 -빔 형성 갈보 헤드, 거울 및 초점 광학 장치를 고정하도록 설계된 견고한 검은색 양극 처리 알루미늄 광학 브레드보드 어셈블리입니다.

진공 광학 테스트 챔버

위성 센서 및 광학 페이로드용 열{0}}진공 환경 테스트 챔버 내에서 작동하는 진공 호환 알루미늄 광학 브레드보드 설정입니다.

자동화된 머신 비전 시스템

실시간 인라인 결함 검사를 위해 6-축 산업용 로봇 암에 직접 장착된 경량 알루미늄 벌집형 광학 플레이트 하위 -어셈블리입니다.

알루미늄 광학 벤치 플레이트 견적 받기

자주 묻는 질문





01.대형 알루미늄 광학 브레드보드가 시간이 지남에 따라 휘어지는 이유는 무엇이며 장기적인-왜곡을 방지하는 방법은 무엇입니까?

원시 압출 또는 공격적인 고속-황삭 밀링으로 인한 내부 잔류 응력은 몇 주에 걸쳐 서서히 해제되어 -어닐링되지 않은 알루미늄 판을 평탄도에서 끌어내립니다. 3단계-열 응력-완화 사이클(345)을 실행하여 뒤틀림을 방지합니다.^∘C 포스트-황삭, 160^∘C 포스트-반-마무리) 및 최종 표면 마감 전에 7일 정적 CMM 보류를 시행합니다.

02.흑색 양극 처리로 인해 M6 및 1/4"-20 탭 구멍에 나사 간섭이나 피치 바인딩이 발생합니까?

표준 유형 II 흑색 아노다이징은 표면당 10~20μm의 산화물 축적을 추가하여 내부 스레드 피치 직경을 줄이고 바인딩 후 위험을 초래합니다. 나사산 탭은 가공 전에 피치{3}}보정되며, 모든 나사산은 양극 산화 처리 후 6H 또는 2B go/no{7}} 나사산 플러그 게이지를 사용하여 100% 검증됩니다.

03.고진공 챔버 내부에 알루미늄 벤치 플레이트를 배치할 때 가스 방출을 어떻게 방지합니까?

표준 황산 아노다이징은 다공성 양극층 내부에 물 분자와 휘발성 절삭유를 가두어 줍니다. 고진공 설정의 경우-고순도 저-공극 6061-T6 스톡이 비-다공성 화학적 크로메이트 변환(MIL-DTL-5541) 및 150과 결합됩니다.^∘C 열진공 베이크아웃, 가스 방출 속도를 1×10 미만으로 유지⁻⁹Torr⋅L/s⋅cm².

04.이러한 맞춤형 광학 플레이트는 상업용 포스트 마운트 및 선형 스테이지와 직접 호환됩니까?

예. 그리드 피치 간격(25mm 미터법 또는 1-인치 영국식), 구멍 카운터보어 및 스레드 깊이 매개변수는 상업용 광학 장착 표준을 엄격하게 준수합니다. 첫 번째-물품 검사에서는 부드러운 스레드 삽입을 보장하기 위해 가장자리, 중앙 및 모서리 그리드 위치 전체에 걸쳐 표준 스테인레스 스틸 포스트를 테스트합니다.

05.엔지니어는 언제 경량 벌집형 코어 플레이트와 견고한 알루미늄 플레이트를 선택해야 합니까?

견고한 12.7mm 또는 25.4mm 알루미늄 플레이트는 고정식 레이저 설정을 위한 높은 열 관성, 탁월한 국부 감쇠 및 조밀한 장착 유연성을 제공합니다. 허니콤 코어 구조는 굽힘 강성을 유지하면서 총 질량을 최대 65%까지 줄여 동적 모션 스테이지, 공중 탑재 하중 또는 모바일 비전 장비에 이상적입니다.

06.비표준 장착 카운터보어 또는 혼합 미터법/영국식 격자를 단일 플레이트에 결합할 수 있나요?-

예. 모든 플레이트는 다축 CNC 기계에서 직접 밀링되기 때문에 맞춤형 주변 장착 카운터보어, 맞춤 핀 구멍 정렬 및 혼합 스레드 크기(예: M4 주변 마운트가 있는 M6 그리드)가 하드 툴링 비용 없이 3D CAD 모델에서 직접 통합됩니다.

즉각적인 제조 가능성 피드백과 투명한 가격 책정을 위해 CAD 파일을 제출하세요.

포괄적인 DFM 제조 가능성 평가와 항목별 견적을 받으려면 24시간 이내에 2D/3D CAD 파일(STEP, IGS 또는 PDF)을 제출하십시오.
