정밀 스테인레스 스틸 특수 나사 CNC 터닝 서비스

제품 개요 및 다{0}}축 가공 기능

원재료 바에서 직접 마이크로미터 정확도를 제공하는 동시에 2차 툴링 비용을 없애줍니다.

Dazao Machinery는 다음을 사용하여 바 스톡에서 직접 비표준 패스너 형상을 처리합니다.-다-축 회전-밀 센터. 이 접근 방식은 금형 투자를 없애고, 소량-주문량을 지원하며, 냉간압조로는 달성할 수 없는 치수 정확도를 유지합니다.

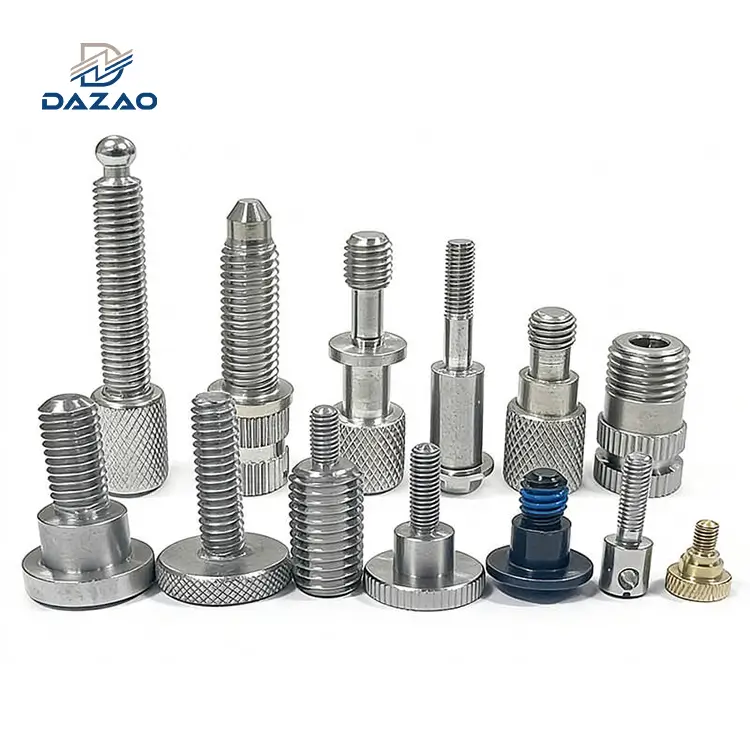

우리 시설 프로세스304, 316 및 316L 스테인리스강 스톡 바전문적으로스테인레스 스틸 가공 부품, 포함캡티브 나사, 계단형 숄더 나사s, 널링 나비 나사 및 독점 보안 드라이브 나사. 스레드 프로파일의 범위는 M2부터 M12까지이며 피치 오류는 ISO 클래스 6g 공차로 제어됩니다.

현장 고장 분석 및 근본-원인 엔지니어링 수정

실제{0}}대량 생산 실패가 어떻게 우리의 무결함 가공 프로토콜을 형성했는지-

비표준 패스너의 숨겨진 실패 모드를 제거하기 위해-Dazao는 실제 생산 실패 근본 원인 분석을 중심으로 제조 표준을 구축했습니다.-

텔레콤 캐비닛 조임 나사 고정 실패

· 실패 상황:통신 인클로저 패널은 현장 유지 관리 중에 판금 패널에서 분리되는 맞춤형 조임 나사를 사용했습니다. 이로 인해 초기 설치 중 재작업 비율이 30%에 달했습니다.

· 근본 원인 분석:전체 판금 패널 두께와 카운터싱크 모따기 공차를 고려하지 않고 공칭 스레드 언더컷 도면 치수에 맞춰 가공이 엄격하게 수행되었습니다. 완전한 축 분리를 위해서는 나사산 여유 간격이 충분하지 않았습니다.

· 시정 조치 프로토콜:설계 검토 중에 필수 패널{0}}매개변수 확인 단계를 구현했습니다. 언더컷 길이와 넥 생크 직경은 실제 고객 패널 두께와 홀 모따기 사양을 기준으로 계산됩니다. 모든 초기 샘플은 대량 회전 전에 패널 분리 없이 완전한 분리를 확인하기 위해 물리적 패널 테스트-를 거칩니다.

의료 기기 어깨 나사 축 정렬 드리프트

· 실패 상황:의료 진단 스캐너의 피벗 샤프트로 사용되는 계단식 정렬 나사로 인해 조립 중에 기계적인 바인딩이 발생하여 프로토타입 검증이 중단되었습니다.

· 근본 원인 분석:매끄러운 숄더 샤프트와 나사형 테일을 별도의 선반 작업으로 가공하면 2차 클램핑 오류가 발생하여 총 런아웃이 0.03mm를 초과했습니다.

· 시정 조치 프로토콜:단일-설정 회전-밀 가공으로 공정을 업그레이드했습니다. 숄더 직경, 나사 피치 직경, 나사 릴리프 및 모따기가 단일 클램핑 사이클로 절단됩니다. 진원도 측정 장비를 통해 확인된 동심도는 이제 0.008mm 이하로 일관되게 유지됩니다.

보안 인클로저 변조-저항성 드라이브 연결 실패

· 실패 상황:설치 드라이브 비트가 핀 홈에 완전히 장착되지 않아 실외 보안 하드웨어용으로 수출된 Torx-핀 보안 나사가 현장에서 작동하지 않았습니다.-

· 근본 원인 분석:다축 밀링 중 공구 마모로 인해 중앙 보안 핀 직경이 0.2mm 증가하여 드라이버의 완전한 결합이 불가능해졌습니다.

· 시정 조치 프로토콜:필수 드라이브 장착 테스트와 함께 도구 수명 추적을 도입했습니다. 모든 오프셋 핀 드라이브 또는-비표준 소켓은 보정된 마스터 드라이버 비트와 기계 스테이션의 Go/No{4}}Go 리세스 게이지를 사용하여 100% 이중으로 검사됩니다-.

독점 표준 및 통합 프로세스 실행

구조적 드롭아웃 및 런아웃 오류를 제거하도록 설계된 표준화된 가공 측정법입니다.

1. 스트로크-일치하는 고정 나사 제어 장치:언더컷 생크는 축 걸림이나 의도하지 않은 드롭아웃을 방지하기 위해 패널 두께와 고정 스프링 자유{0}}길이에서 파생된 정확한 비율로 회전됩니다.

2. 단일-설정 동심도 프로토콜:계단형 샤프트 프로파일, 베어링 표면 및 나사형 끝단은 하나의 연속 가공 순서로 절단되어 2차 척킹 런아웃을 제거합니다.

3. 100% 휴식 및 드라이브 장착 확인:특수 소켓 형상은 최종 세척 및 패시베이션 전에 짝을 이루는 조립 비트를 사용하여 수동 및 치수 테스트를 거칩니다.

기술 사양 및 엔지니어링 공차

3차원 측정기로 검증된 포괄적인 재료 매개변수 및 가공 한계.

가공 패스너와 냉간압조 및 표준 부품 비교

비표준 실행의 비용 및 정밀도 이점을 보여주는 직접적인 기술 비교입니다.-

기능성 유형 및 합금에 대한 엔지니어링 선택 가이드

혹독한 산업 환경에 적합한 최적의 나사산 구조와 부식{0}}저항성 합금을 선택합니다.

기능 구성에 따른 선택

· 고정 나사:스레드 아래에 언더컷 생크가 있는 것이 특징입니다. 고정 해제 시 장비 패널에 부착된 상태로 유지되도록 설계되었습니다. 디자인 노트: 문의 시 항상 패널 두께와 구멍 직경을 지정하십시오.

· 어깨 나사:그라운드 스텝 원통형 생크는 선형 샤프트, 장착 스터드 또는 움직이는 부품의 피벗 핀 역할을 합니다. 디자인 노트: 0.01mm 미만의 동심도가 필요한 경우 단일{1}}설정 회전-밀링을 선택합니다.

· 나비 나사:직선 또는 다이아몬드 널링이 있는 넓은 헤드로 도구를 사용하지 않고도- 수동으로 조정할 수 있습니다. 디자인 노트: 다이아몬드 널링은 기름이 많은 산업 환경에 탁월한 그립 토크를 제공합니다.

· 보안 및 변조 방지-나사:맞춤형 헤드 드라이브 구조는 무단 분해를 방지합니다. 디자인 노트: 맞춤형 드라이버 비트는 패스너 로트와 함께 직접 공급됩니다.

재료 등급 선택 가이드

· AISI 304 스테인레스 스틸:높은 인장 강도와 기본적인 대기 내식성을 제공하는 표준 산업 선택입니다. 실내 기계에 대한 최적의 비용-대-성능 비율입니다.

· AISI 316 / 316L 스테인레스 스틸:염화물과 산으로 인한 공식 부식을 방지하기 위해 2-3% 몰리브덴이 함유되어 있습니다. 해양 하드웨어, 의료 기기 및 실외 식품 가공 장비에 적합합니다.

· 17-4PH 스테인리스 스틸:열처리 후 최대 1100 MPa의 인장 강도를 제공하는 석출{0}경화 합금으로, 고응력 항공우주 패스너에 사용됩니다.-

품질 보증 프레임워크 및 추적성 표준

원시 바 스톡 분광학부터 최종 스레드 검사까지 전체{0}}스펙트럼 치수 검증.

· 원자재 추적성:모든 원시 스테인리스 바 배치는 다축 선반에 로드하기 전에 화학 성분을 확인하기 위해 광학 방출 분광법 테스트를 거칩니다.{0}}

· 초도품 검사(FAI):자동화된 생산 실행을 시작하기 전에 청사진 치수, 피치 직경 및 동심도 기능을 100% 다루는 FAI 보고서가 기록됩니다.

· 공정 중 정밀 측정:-광학 비교기 프로파일 프로젝터는 나사산 각도와 루트 반경을 확인하고, 교정된 나사산 플러그/링 게이지는 피치 공차를 30분마다 검사합니다.

· 보호 수출 포장:개별 구획 또는 실 보호망은 국제 운송 중에 부품 간 접촉 손상을 방지합니다.-

가혹한 운영 환경 전반의 산업용 애플리케이션

중요한 전자 제품, 의료 기기 및 로봇 공학용으로 제작된 고신뢰성 패스너 솔루션입니다.{0}}

전자제품 및 서버 캐비닛

랙-마운트 서버 전면판, 전원 공급 장치 및 실외 통신 인클로저용 스테인레스 스틸 캡티브 나사 맞춤 제작.

의료 및 진단 장비

정밀한 피벗 마운트, 광학 조정 블록 및 내부 유체 펌프 하우징을 위해 CNC 가공된 맞춤형 스테인레스 스틸 숄더 나사.

로봇공학 및 공장 자동화

암 툴링 및 협동로봇 조인트 어셈블리의 끝-을 위한 조합 패스너 및 위치 핀 역할을 하는 계단 나사입니다.

공공 인프라 및 보안 시스템

감시 카메라 하우징, 실외 충전소 및 티켓 단말기를 보호하는 변조 방지{0}}스테인레스강 비표준 가공 나사입니다.

CNC 터닝 스테인레스강 특수 나사 견적 받기

자주 묻는 질문





01.높은 토크로 조립하는 동안 가공된 스테인리스강 나사의 나사산 마모를 어떻게 방지하나요?-

우리는 정밀한 단일점 스레딩 도구를 통해 스레드 표면 거칠기를 Ra 0.8 µm 미만으로 제어하고 ASTM A967 화학적 보호막을 적용합니다. 스테인리스-~-스테인리스 어셈블리의 경우 고속 설치 중 마찰 마찰 발작을 방지하기 위해 마이크로-캡슐화된 건성 윤활제 또는 은도금을 권장합니다.

02. 특수 스크류의 단기 생산을 위해 CNC 터닝 오버 콜드 헤딩을 선택하는 이유는 무엇입니까?

콜드 헤딩에는 수천 달러의 비용이 드는 고가의 헤딩 다이와 몇 주의 툴링 리드 타임이 필요합니다. CNC 터닝 머신은 툴링 비용 없이 바 스톡에서 직접 특수 나사를 가공하여 즉각적인 도면 수정, 더 낮은 최소 주문 수량, ±0.01mm까지 우수한 치수 공차를 지원합니다.

03.얇은 판금 패널에서 캡티브 나사가 떨어지는 것을 어떻게 방지합니까?

나사산 언더컷 생크 길이가 패널 두께 및 구멍 모따기에 대해 잘못 계산되면 드롭아웃이 발생합니다. 우리는 전체 패널 스택을 평가하고-리테이너 숄더를 단단히 고정하면서 나사산이 완전히 풀릴 수 있도록 샘플 패널에 대한 물리적 테스트를 수행합니다-.

04.고정밀 피벗 조인트에서 어깨 나사가 묶이는 것을 어떻게 방지하나요?-

피벗 바인딩은 별도의 척으로 가공할 때 매끄러운 숄더 샤프트와 나사형 테일 사이의 동심도 런아웃으로 인해 발생합니다. 우리는 단일 클램핑 설정으로 다축 센터에서 두 기능을 동시에 회전시켜 총 런아웃을 0.008mm 미만으로 유지합니다.

05.가는-피치 스테인리스 나사가 부드러운 알루미늄 인클로저에서 벗겨지는 것을 어떻게 방지합니까?

우리는 하우징 합금의 전단 강도에 맞춰 맞춤형 넥 릴리프와 최적화된 나사 결합 길이를 가공합니다. 또한 섬세한 탭 나사산에 직접 응력을 가하는 대신 축 방향 클램핑력을 하중 지지면에 분산시키는 맞춤형 숄더 스텝을 제공합니다.

06.현장 설치 중에 맞춤형 보안 드라이버 비트가 미끄러지거나 벗겨지는 이유는 무엇입니까?

밀링 커터 마모로 인해 중앙 핀 치수가 표준 드라이버 비트 공차 이상으로 확장되면 미끄러짐이 발생합니다. 우리는 엄격한 공구 수명 모니터링을 시행하고 배송 전에 마스터 드라이버 비트와 Go/No{2}}Go 게이지를 사용하여 100% 물리적 장착 점검을 수행합니다.

신속한 프로토타이핑과 안정적인 배치 생산을 위해 숙련된 기계 기술자와 협력하십시오.

지금 Dazao 엔지니어링 팀에 2D/3D CAD 도면(STEP, IGS, PDF)을 제출하세요.

우리는 생산을 위한 부품 설계를 최적화하기 위해 패널 간격, 나사 공차 및 도구 접근 요구 사항을 검토합니다.
